STD16NF06LT4

STMicroelectronics
Transistors - FETs, MOSFETs - Single

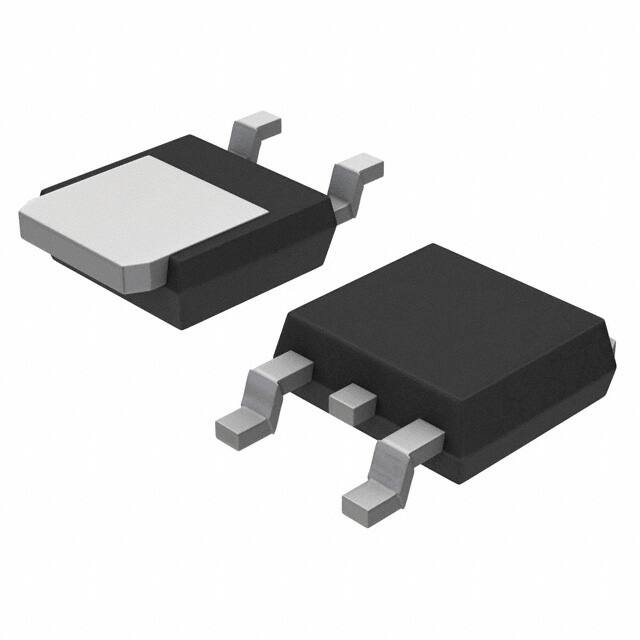

TO-252-3, DPak (2 Leads + Tab), SC-63
Trans MOSFET N-CH 60V 24A 3-Pin(2 Tab) DPAK T/R
Date Sheet

Lagernummer 75789

1+： $1.50883
10+： $1.42342
100+： $1.34285
500+： $1.26684
1000+： $1.19513

Zwischensummenbetrag $1.50883

Спецификация Часто задаваемые вопросы

Покрытие контактов：Tin
Монтаж：Surface Mount
Вид крепления：Surface Mount
Корпус / Кейс：TO-252-3, DPak (2 Leads + Tab), SC-63
Количество контактов：3
Вес：4.535924g
Материал элемента транзистора：SILICON
Ток - непрерывный ток вывода (Id) @ 25°C：24A Tc
Напряжение привода (макс. Rds On, мин. Rds On)：5V 10V
Количество элементов：1
Максимальная мощность рассеяния：40W Tc
Время отключения：20 ns
Рабочая температура：-55°C~175°C TJ
Пакетирование：Tape & Reel (TR)
Серия：STripFET™ II
Код JESD-609：e3
Безоловая кодировка：yes
Состояние изделия：Active
Уровень чувствительности к влаге (УЧВ)：1 (Unlimited)
Количество выводов：2
Код ECCN：EAR99
Сопротивление：70mOhm
Дополнительная Характеристика：LOW THRESHOLD, LOGIC LEVEL COMPATIBLE
Ток постоянного напряжения - номинальный：60V
Форма вывода：GULL WING
Температура пайки (пиковая) (°C)：260
Моментальный ток：24A
Время@Максимальная температура пайки-пик (с)：30
Основной номер части：STD16
Число контактов：3
Код JESD-30：R-PSSO-G2
Напряжение：60V
Конфигурация элемента：Single
Текущий：24A
Режим работы：ENHANCEMENT MODE
Распад мощности：40W
Сокетная связка：DRAIN
Время задержки включения：12 ns
Тип ТРВ：N-Channel
Применение транзистора：SWITCHING
Сопротивление открытого канала (макс.) @ Id, Vgs：70m Ω @ 8A, 10V
Втс(th) (Макс) @ Id：1V @ 250μA
Входной конденсанс (Ciss) (макс.) @ Vds：370pF @ 25V
Заряд сток-исток (Qg) (Макс) @ Vgs：7.5nC @ 5V
Время подъема：30ns
Угол настройки (макс.)：±18V
Время падения (тип)：6 ns
Непрерывный ток стока (ID)：24A
Пороговое напряжение：1V
Код JEDEC-95：TO-252AA
Токовая напряжение между затвором и источником (Вgs)：18V
Напряжение пробоя стока к истоку：60V
Двухпитание напряжения：60V
Рейтинг энергии лавины (Eas)：200 mJ
Номинальное Vgs：1 V
Высота：2.4mm
Длина：6.6mm
Ширина：6.2mm
REACH SVHC：No SVHC
Корпусировка на излучение：No
Состояние RoHS：ROHS3 Compliant
Без свинца：Lead Free

Со склада 75789

1+： $1.50883
10+： $1.42342
100+： $1.34285
500+： $1.26684
1000+： $1.19513

Итого $1.50883
