FDMS7572S

ON Semiconductor
Transistors - FETs, MOSFETs - Single

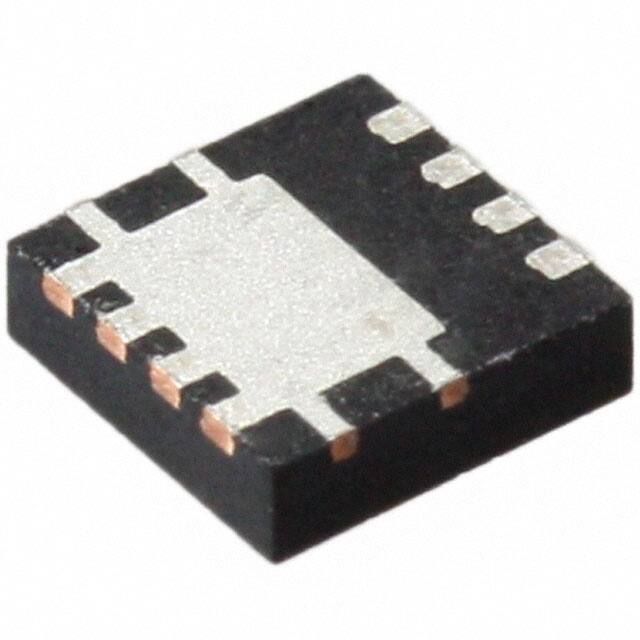

8-PowerTDFN
MOSFET 25V N-Channel PowerTrench SyncFET
Date Sheet

Lagernummer 999

1+： $2.21004
10+： $2.08495
100+： $1.96693
500+： $1.85559
1000+： $1.75056

Zwischensummenbetrag $2.21004

Спецификация Часто задаваемые вопросы

Состояние жизненного цикла：ACTIVE (Last Updated: 3 days ago)
Монтаж：Surface Mount
Вид крепления：Surface Mount
Корпус / Кейс：8-PowerTDFN
Количество контактов：8
Вес：90mg
Материал элемента транзистора：SILICON
Ток - непрерывный ток вывода (Id) @ 25°C：23A Ta 49A Tc
Напряжение привода (макс. Rds On, мин. Rds On)：4.5V 10V
Количество элементов：1
Максимальная мощность рассеяния：2.5W Ta 46W Tc
Время отключения：27 ns
Рабочая температура：-55°C~150°C TJ
Пакетирование：Tape & Reel (TR)
Серия：PowerTrench®, SyncFET™
Код JESD-609：e3
Безоловая кодировка：yes
Состояние изделия：Active
Уровень чувствительности к влаге (УЧВ)：1 (Unlimited)
Количество выводов：5
Код ECCN：EAR99
Конечная обработка контакта：Tin (Sn)
Положение терминала：DUAL
Форма вывода：FLAT
Температура пайки (пиковая) (°C)：NOT SPECIFIED
Код соответствия REACH：not_compliant
Время@Максимальная температура пайки-пик (с)：NOT SPECIFIED
Код JESD-30：R-PDSO-F5
Квалификационный Статус：Not Qualified
Конфигурация элемента：Single
Режим работы：ENHANCEMENT MODE
Распад мощности：2.5W
Сокетная связка：DRAIN
Время задержки включения：10 ns
Тип ТРВ：N-Channel
Применение транзистора：SWITCHING
Сопротивление открытого канала (макс.) @ Id, Vgs：2.9m Ω @ 23A, 10V
Втс(th) (Макс) @ Id：3V @ 1mA
Входной конденсанс (Ciss) (макс.) @ Vds：2780pF @ 13V
Заряд сток-исток (Qg) (Макс) @ Vgs：45nC @ 10V
Время подъема：4ns
Угол настройки (макс.)：±20V
Время падения (тип)：3 ns
Непрерывный ток стока (ID)：23A
Пороговое напряжение：1.7V
Код JEDEC-95：MO-240AA
Токовая напряжение между затвором и источником (Вgs)：20V
Сопротивление открытого канала-макс：0.0029Ohm
Напряжение пробоя стока к истоку：25V
Высота：1.05mm
Длина：5mm
Ширина：6mm
REACH SVHC：No SVHC
Состояние RoHS：ROHS3 Compliant

Со склада 999

1+： $2.21004
10+： $2.08495
100+： $1.96693
500+： $1.85559
1000+： $1.75056

Итого $2.21004
