VN750-12-E

STMicroelectronics
PMIC - Power Distribution Switches, Load Drivers

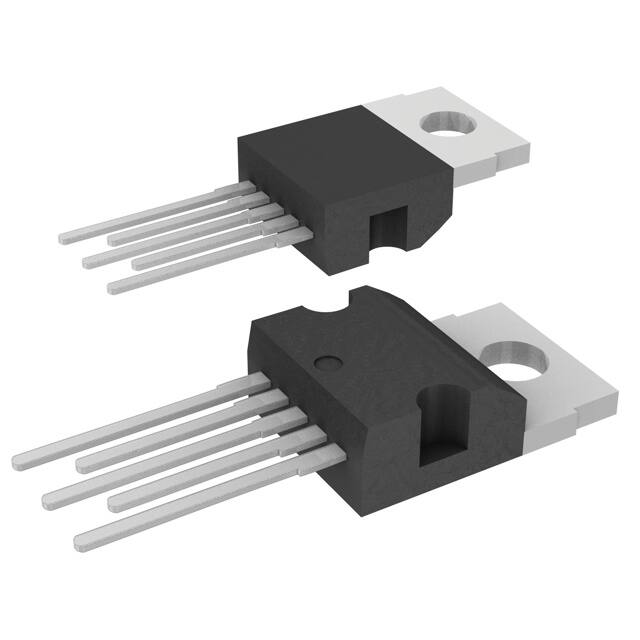

Pentawatt-5 (Straight Leads, Staggered Depth)
IC PWR DRVR N-CH 1:1 5PENTAWATT
Date Sheet

Lagernummer 567

Zwischensummenbetrag $0.00000

Спецификация Часто задаваемые вопросы

Монтаж：Through Hole
Вид крепления：Through Hole
Корпус / Кейс：Pentawatt-5 (Straight Leads, Staggered Depth)
Количество контактов：5
Время отключения：30 μs
Рабочая температура：-40°C~150°C TJ
Пакетирование：Tube
Серия：VIPower™
Код JESD-609：e3
Состояние изделия：Obsolete
Уровень чувствительности к влаге (УЧВ)：1 (Unlimited)
Количество выводов：5
Код ECCN：EAR99
Сопротивление：60mOhm
Конечная обработка контакта：Matte Tin (Sn) - annealed
Максимальная потеря мощности：4.2W
Положение терминала：SINGLE
Количество функций：1
Напряжение питания：13V
Основной номер части：VN750
Число контактов：5
Количество выходов：1
Выводной тип：N-Channel
Максимальный выходной ток：6A
Входной напряжение питания：13V
Напряжение питания максимальное (Vпит)：36V
Блоки питания：8/36V
Интерфейс：On/Off
Номинальный ток питания：3.5mA
Конфигурация вывода：High Side
Распад мощности：60W
Ток выпуска：6A
Ток напряжения - Питание (Вcc/Вdd)：Not Required
Максимальный текущий ток подачи：3.5mA
Входной тип：Non-Inverting
Время задержки включения：40 μs
Вид коммутатора：General Purpose
Сочетание：1:1
Напряжение - Нагрузка：5.5V~36V
Количество бит драйвера：1
Защита от ошибок：Current Limiting (Fixed), Open Load Detect, Over Temperature, Over Voltage
Моментальный пиковый лимит текущего выхода：9A
Длительность включения (тип)：60m Ω (Max)
Защитные функции：TRANSIENT; OVER CURRENT; OVER VOLTAGE; THERMAL; UNDER VOLTAGE
Характеристики：Auto Restart, Status Flag
Корпусировка на излучение：No
Состояние RoHS：ROHS3 Compliant
